Нефтяные резервуары предназначены для принятия, хранения, учета и выдачи нефти и нефтепродуктов. Их основу представляют собой герметичные емкости, имеющие необходимое оснащение, благодаря которому обеспечивается их функциональность. О том, какими бывают конструкции для нефти и нефтепродуктов мы рассказываем ниже.
Говоря о конструкции резервуаров, начинать нужно с материала, из которого они изготавливаются, т.к. он во много определяет их конструкцию. Материалом для них служат:
Вследствие того, что резервуары из стали наиболее распространены и составляют костяк резервуарных парков любой промышленной отрасли, конструкция резервуаров для хранения нефтепродуктов будет рассмотрена на их примере.
Итак, по своей форме стальные резервуары могут быть:
Некоторые из стальных резервуаров можно зарывать в землю, оставляя на поверхности лишь горловину.
Наиболее распространены стальные цилиндрические резервуары. Они же обладают самой сложной конструкцией, ознакомление с которой стоит провести на их примере.
Основу горизонтальных (РГС) и вертикальных (РВС) цилиндрических резервуаров составляет окружность, обнесенная стенкой. Другими словами, они имеют форму цилиндра. В зависимости от размера резервуара, стенка изготавливается методом сварки из отдельных листов или стального рулона. Венчает резервуар крыша, которая не всегда похожа на плоское днище. Она может иметь вид низкого конуса или купола – для равномерного распределения нагрузки от снега, оснащения и отведения осадочной воды.

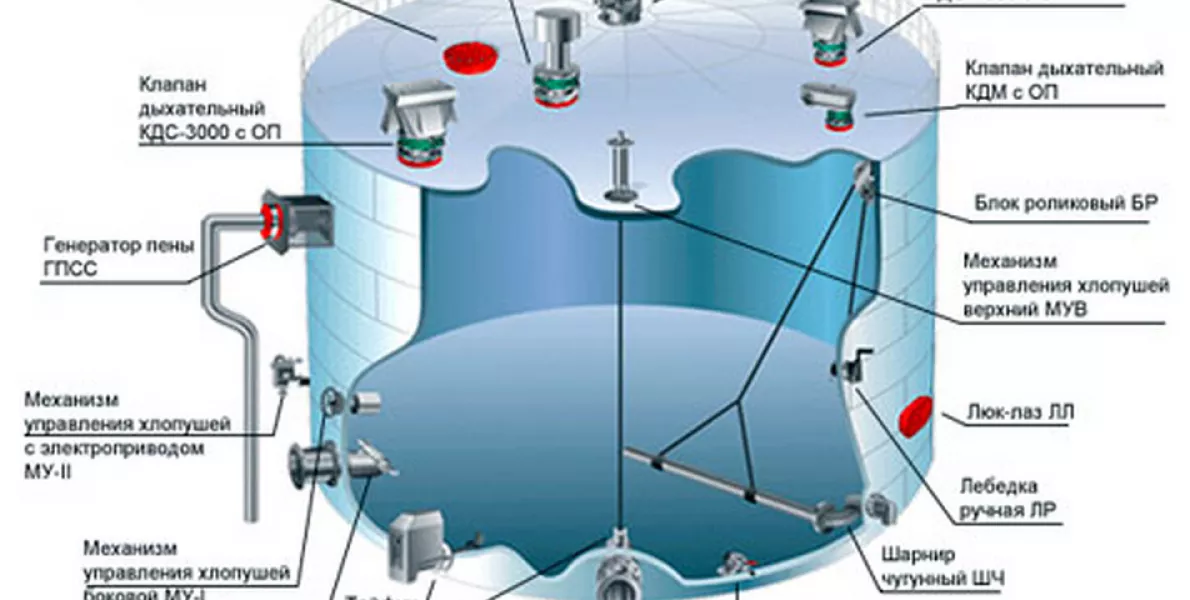

Стенка может быть двойной или одинарной. Первый вариант дороже, но надежнее: если содержимое разъест одну внутреннюю стенку, оно будет остановлено внешней стенкой, и не вытечет наружу. Каждый стальной резервуар снабжается люком-лазом для обслуживания внутреннего пространства, дыхательной арматурой, сливно-наливными патрубками и противопожарным оборудованием. К последнему относятся огне-, пламяпреградители, и огневые предохранители. Они поглощают тепло от искры или пламени, а результате чего снижается риск пожара. Устанавливаются на крыше вертикальных или в верхней части стенки горизонтальных резервуаров под дыхательным или предохранительным клапаном, и крепятся к ответным фланцам при помощи болтов через прокладку.
Кроме того, конструкция резервуара для нефтепродуктов может оснащаться:
Все металлические элементы РВС покрываются антикоррозионной эмалью или грунтом.
